遵义绝缘油介电强度试验仪主菜单页：该页供用户选择操作项目可供选择的项目有“设定温度”、“微调温度”、“设置油号”、“主机控制”、“修改时钟”等项目。要从主菜单页转入首页看控温值，可按“确认键”进入首页。主菜单操作如下：主 菜 单设定温度 090 确认微调温度 确认预置油号 25 确认主机控制 确认2006年01月08日 11: 58行为“设定温度”，移动光标到温度数据处，按上下键可修改设定温度，修改完毕，移光标到确认处，按确认键，数据存入内存，下次开机设定温度仍为此值。第二行为“微调温度”，控制温度稳定后，屏幕显示的温度与实际温度有误差时，在此调节。首先移动光标到微调数据处，如果屏幕显示的温度低于实际温度时应进行正微调，即按上移键，显示“＋”号，同时微调值由零开始增加，但正微调值不超过＋3.0℃；如果屏幕显示的温度高于实际温度时应进行负微调，即按下移键，显示“-”号，同时微调值由零开始增加，但负微调值不超过-3.0℃当微调值到达期望值后释放上移（或下移键），移光标到确认处，按确认键，微调完毕。第三行为“预置油号”，在此设定试样油号。第四行为“主机控制”选择，是用户选择了网络通讯，安装了软件和接收器的，可以把光标移到“主机控制”项对应的“确认”上，按一下“确认”键，页面转为此页面。即进入“主机控制” 页面，此页面接收化验室计算机信息，并将试验结果送回计算机。

<遵义>天正华意电气设备有限公司

遵义绝缘油介电强度试验仪在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（图5）。 图5 时间设置子页面按 选择 键移动光标—至年、月、日、时、分处，按 ＋ 或 - 键选择具体数值后，按确认键确认，并返回开机页面；6. 在图2页面下，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图6）；图6 自定义设置子页面在图6页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值80 kV，范围10～80 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；杯位选择 按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。

遵义信誉好的油介电强度测试仪校准装置厂家 <遵义>天正华意电气设备有限公司
<遵义>天正华意电气设备有限公司

遵义绝缘油介电强度试验仪 绝缘油腐蚀性硫测定仪（简称测定仪），是依照国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》和SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》标准的要求进行研制。采用MCS-51系列单片机作为系统控制核心，7寸256色智能彩屏显示器及屏幕式触摸按键的配置，确保了整机的先进性和可靠性；中文液晶显示人机菜单式对话向导式操作以精密金属铂电阻作为测温元件，实现高精度的恒温控制。其特点是工作可靠、操作简便、精度高，广泛应用于石化、电力、铁路、科研等部门，是油品分析和质量检查不可缺少的设备。具有数字显示液浴温度和数字显示氧化时间等功能。实现了自动加热升温控温和自动计时报警。二、主要性能及技术指标㈠、使用条件1、环境温度：5～40℃2、供电电源：220±10％㈡、基本参数3、相对湿度：﹤ 70﹪RH1、控 温：量 程：0～150℃测量精度：±0.2 ％分 辨 率：0.1℃恒温精度：±1.0℃加热功率：1600 W2、计 时：量 程：0～99小时59分59秒测量精度：±0.01 ％分 辨 率：1秒3、测孔数量：6孔4、重 量：35Kg5、外型尺寸：500×455×680mm售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

遵义绝缘油介电强度试验仪测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

遵义绝缘油介电强度试验仪示波器操作与设置示波器用于展示升压过程中的实时电压波形，其中黄色的曲线为两个电极之间的高压信号即仪器的高压输出，红色和蓝色的曲线分别是两个电极对大地的高压信号。示波器窗口的左上方会提示当前高压的有效值，单个电极的高压有效值，当前仪器状态以及已经记录的数据长度在测试过程完成后示波器可以回放记录的击穿瞬间电压波形如图5，对于已经存储的击穿瞬间电压波形可以进行以下操作：1）放大和缩小点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改曲线的Y轴坐标和X轴坐标，可以实现对曲线的放大和缩小使用鼠标可以实现曲线的快速放大，操作方法为按下鼠标左键，从左至右滑动鼠标，软件屏幕上会出现一个选择框，然后释放鼠标左键则软件会按照选择的区域对曲线进行放大。再次读取该组曲线时，曲线的坐标系统会恢复至默认状态2）显示数值分辨率调整点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改X轴和Y轴的小数点，可以实现数值分辨率的调整3）曲线的隐藏与重新点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中通过高压臂1，高压臂2和高压输出的显示复选框，可以实现红色曲线，蓝色曲线和黄色曲线的显示和隐藏4）曲线展示模板参数调整每次试验结束后，软件系统会以默认的模板坐标展示记录的击穿电压波形，在仪器处于“等待试验”（点击新建试验后仪器左下方会提示仪器状态），修改示波器的配置时，该配置会被更新至仪器试验模板。在其他状态，如果用户在更改示波器的配置后选择了图7中的“更新试验模板”，则该配置也会被更新至试验模板5）曲线数值读取点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中选择启动工具尺，则仪器显示如图5所示，示波器界面中会显示一条红色定位线，该线所对应的时间刻度和对应的曲线数值会显示在示波器的右边。通过示波器顶部的滑动条可以调整定位线的位置，以读取不同位置的曲线数值注意：结合击穿电压的波形和定位线可以读取绝缘油介电强度测试仪的切断时间

<遵义>天正华意电气设备有限公司 遵义信誉好的油介电强度测试仪校准装置厂家

遵义绝缘油介电强度试验仪测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

<遵义>天正华意电气设备有限公司
遵义信誉好的油介电强度测试仪校准装置厂家

遵义绝缘油介电强度试验仪例如分压器滤定点一和二的设定分别为0V-＞0kv，10v-＞10kv如图8所示，此时高压输出为49.9kv时，仪器测量的低压臂矢量合成电压为29.77V，分压器B高压为24.95kv，低压臂测量电压为30.3V，则记录完成后应在滤定点1栏填写0-＞0，第二栏填写2.977-＞49.9，滤定点二栏填写0-＞0，第二栏填写3.03-＞24.95，填写以后如图9所示，完成通道滤定后，仪器显示的电压值为接入该分压器的实测高压值。通道率定项目在出厂时已经被固化，如果需要更换分压器请与供应商联系进行再次率定3.4 数据保存与读取试验完成后仪器会提示用户是否保存当前的试验数据，点击软件主界面的保存按钮，则当前的试验数据会被保存至计算机，保存的文件名称格式为“××年××月××日××时××分××秒 绝缘油检测试验”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击软件主界面的读取按钮会出文件选择对话框，选择要读取的历史试验文件，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以删除存储器中所存储的历史试验文件。3.5 生成试验报告图10 试验结果展示界面试验完成后，试验结果以图10的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD格式的试验报告，试验报告的名字与保存的试验文件名字相同，生成试验的试验报告格式如图11所示。WORD格式的试验报告默认保存路径是“D:\\workdata\\word\\”，仪器运行时计算机的D盘必须要有”D:\\workdata”文件夹，该文件夹下保存了仪器的运行参数。

<遵义>天正华意电气设备有限公司
<遵义>天正华意电气设备有限公司 遵义信誉好的油介电强度测试仪校准装置厂家

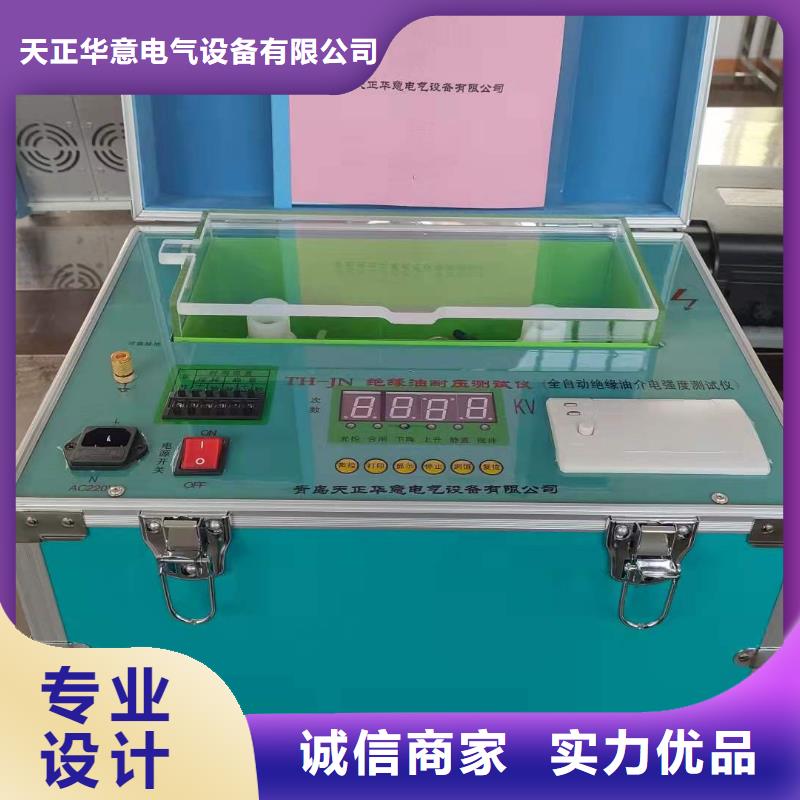

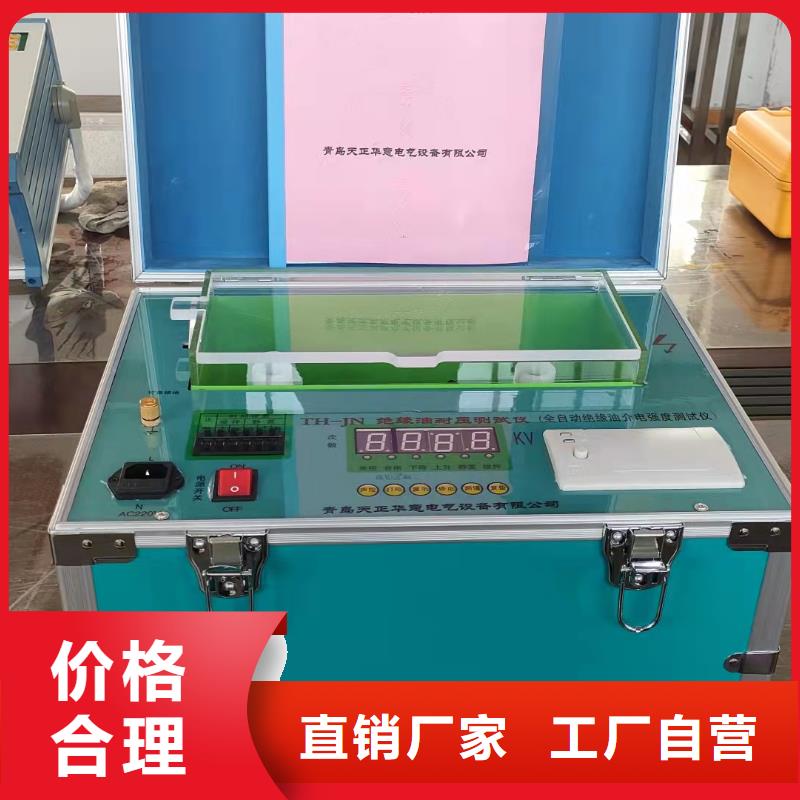

遵义绝缘油介电强度试验仪仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV 100KV定制4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg四、使用条件 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率50 ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息； 功能键选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；

<遵义>天正华意电气设备有限公司

遵义绝缘油介电强度试验仪1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面（图4）。图4 杯位选择子页面在图4页面下，按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。然后按确认键，确认所选停升电压和杯号后返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。

遵义绝缘油介电强度试验仪使用方法与操作步骤1、常规检查：本仪器当需要自动保持测量第3秒的读数时，可打开后盖把K0开关拨向ON。2） 放入电池：本仪表出厂时就已经在仪表内安装好电池。一节新电池约可供本仪表测量几千次，当发现仪表自检读数偏低10个数之前就应更换。使用十字螺丝刀打开本电导仪后盖就能更换。该层迭电池型号为6F22型，规格为9V3）检查零位：本仪表在不带探头时，其‘M’按钮按住时的数字读数应为000±2。当环境温湿度较高，仪表零位会偏离几个数可用数学方法减去零位数，如果为了读数方便，这时，可用钟表螺丝刀调节仪表内部‘0’电位器调正。 4）自我校验：本仪表当同时按入和两个按钮时，显示数应为‘400’。如果读数390以下，则往往是电池电力已尽，可打开仪表后盖更换新电池再试。在电池的电力正常情况下如果读数偏差±10个数以上（说明仪表的系统误差增加了2.5％以上），则应送到本仪表制造计量部门重新校准仪表。5) 检查探头：把探头拧在仪表输入插座上(当远测时还需要接上延伸电缆)在探头未浸入油料前操作‘M’按钮检查仪表其零位应不变。

遵义信誉好的油介电强度测试仪校准装置厂家

遵义绝缘油介电强度试验仪按下打印机前盖板上的圆形按钮将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干； 保修卡 1张11. 合格证 1张十一、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

遵义信誉好的油介电强度测试仪校准装置厂家 <遵义>天正华意电气设备有限公司

遵义绝缘油介电强度试验仪按下打印机前盖板上的圆形按钮将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干； 保修卡 1张11. 合格证 1张十一、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

遵义信誉好的油介电强度测试仪校准装置厂家

遵义绝缘油介电强度试验仪 特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg四、使用条件 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率 50 ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志
