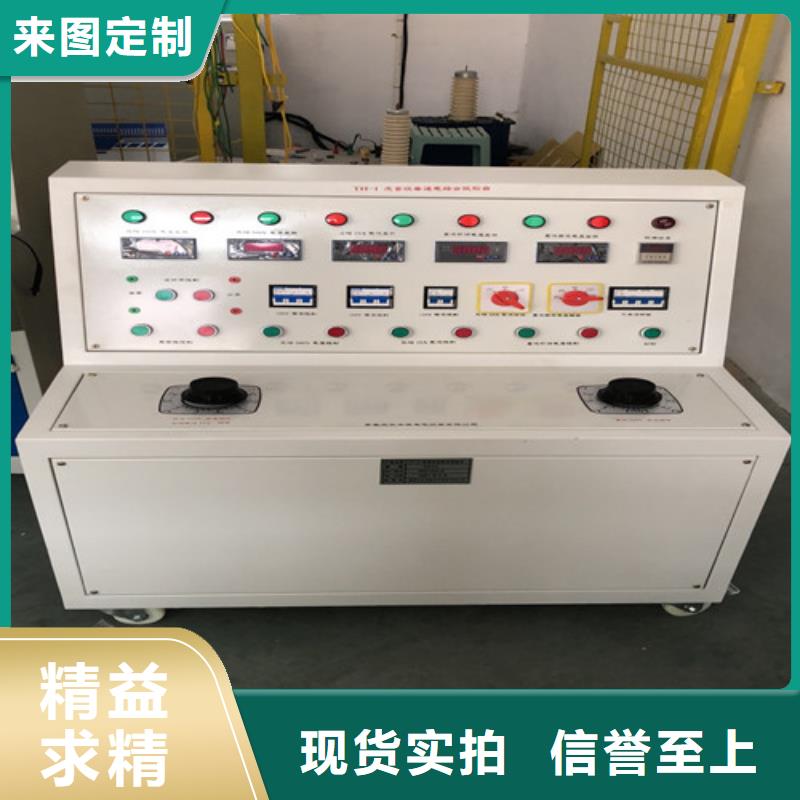

遵义高低压开关柜通电试验台 操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关六、使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。

遵义高低压开关柜通电试验台前面板介绍名称 说明警告，小心触电！ 小心触电的危险。当校准器工作时，这些端子上外加有致命电 压或者会输出致命电压。在将导线连接到这些端子或从端子上 取下导线时，请确保校准器和被校准装置处于待机模式。当校 准器执行 RCD 校准时，这些端子会输出交流线电压。INPUT 端子显示屏功能键为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试 仪连接线的不同，分为两种接线方式。一种是将被校准漏电开 关测试仪的电源线插头插到校准装置的接线插座上，再将校准 装置的接线插座与校准装置 INPUT 端子连接。另一种是直接将 漏电开关测试仪的连接线插入校准装置的 INPUT 端子。 显示面板是一个 256 色有源 LCD 显示屏，用于显示校准器状 态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕 正下方的五个功能键的功能。详见下面的功能键部分进一步了 解显示信息的详细内容。 这五个不带标记的功能键的作用由每个键正上方的控制显示屏 中的标记指示。在操作期间，功能会发生变化，这样就可以用 这些键完成更多的功能。 控制输出端子上输出信号的应用。显示屏中有状态栏指示是施 加了输出信号（显示“测试中…”，表示运行），还是没有施加 输出信号（表示待机）。 包括用于键入电流的有效值、分断时间以及包含因子的 10 个数 字键和 ENT（确定键）、DEL（删除键）两个功能键。如设置跳闸电流为 30mA，只需按 和 ，然后按 ENT 即可

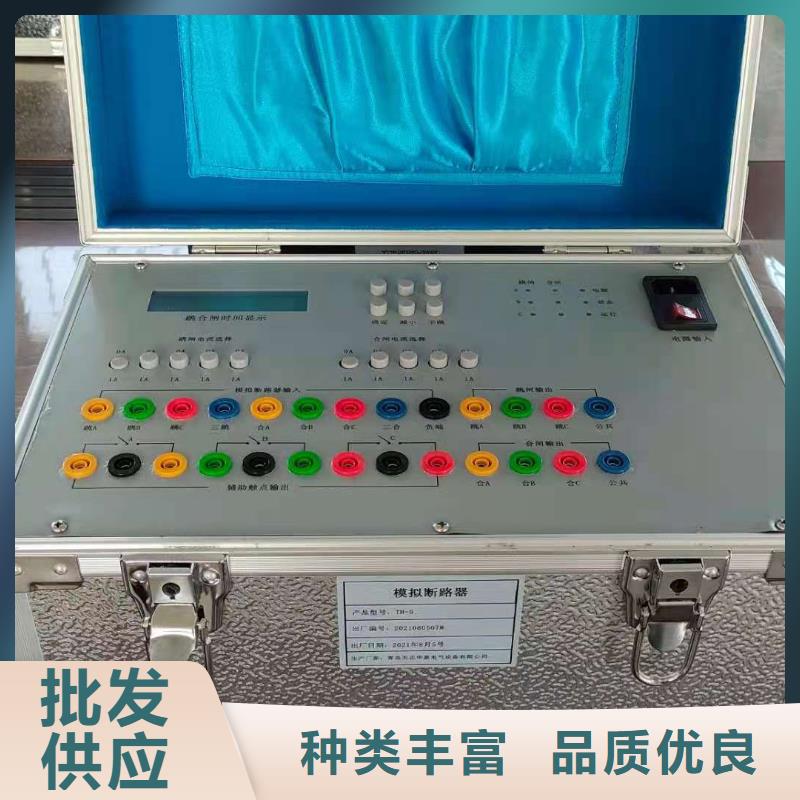

遵义高低压开关柜通电试验台微机型模拟断路器是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：一．技术指标1．跳闸时间： 0-500ms 2．合闸时间： 0-500ms 3．跳闸电流： 1A、2A、3A、4A、5A(可根据用户要求定制)4．合闸电流： 1A、2A、3A、4A、5A(可根据用户要求定制)5．跳合闸电压 DC220V、DC110V6．直流电源输出： 30V/10A –300V/10A可调 (选配)7．辅助触点容量A，B，C： AC220V 3A8．环境条件： 温度 -25°---＋55°C相对湿度： ≤80％9．体积360×220×180mm310．重量4Kg二．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。

遵义高低压开关柜通电试验台因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的可靠运行。TH-1000 A直流断路器安秒特性测试系统适用于额定电流1A～1000A直流断路器的安秒特性测试，并可用于6A～150A直流熔断器的安秒特性测试。二、产品特点1.仪器既可以单独使用，也可以与PC机联机使用2.320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程3.采用电力电子控制技术产生大电流输出，输出电流响应速度快、精度高、连续可调4.多个高精度传感器自动切换电流量程和高性能14位AD采集芯片5.具有掉电存储功能，可以存200组试验数据6.自动保存设置数据，掉电后开机后显示上一次的设置数据7.任选安秒动作试验方式和通流不动作试验方式8.联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。9.仪器带有过热、过流、过压保护保护功能10.仪器抗干扰能力强，电磁兼容性能强

遵义高低压开关柜通电试验台此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。4、单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。
